看安防监控系统的供电方式，主要包括三种供电方式：

一、独立供电方式

二、集中供电方式

三、POE供电方式（4种POE供电方式）

网络摄像机电源配置中最忌讳的是什么？网络摄像机电源的选择还需要注意什么？安装摄像头的注意事项！

一、独立供电方式

独立供电的好处

独立电源是指在每台摄像机前安装独立的安防监控电源。安防监控电源只为一台摄像机供电。

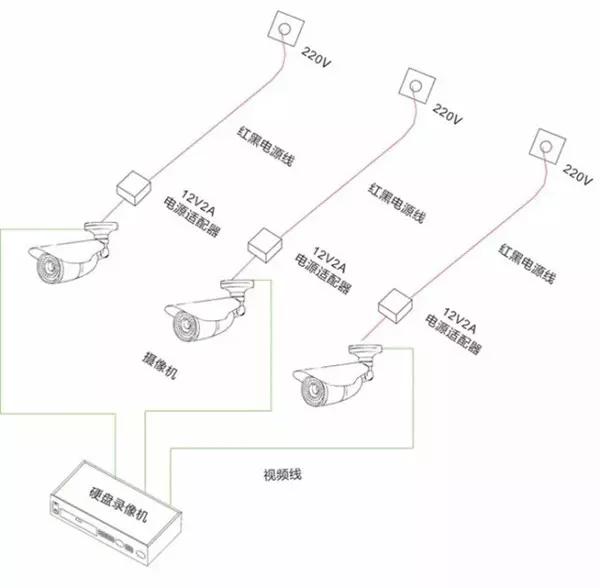

独立供电示意图如下：

1、易于维修和更换电源

由于每个摄像头都有独立的安防监控电源，当摄像头出现故障时，您可以快速排除故障摄像头。如果检测到安防监控电源故障，只需维修或更换单个故障电源即可。

2、避免监控系统瘫痪

集中供电模式下供电系统一旦出现问题，不使用UPS，整个监控系统将无法正常工作，处于瘫痪状态。在独立供电模式下，由于安防监控电源故障，一台或多台摄像机无法工作，避免了监控系统瘫痪的现象。

独立供电不足

1、成本太高了

多个独立的安防监控电源的成本总和一般要高于相同功率输出的集中式电源。此费用不包括电缆费用。

2、被外力破坏的概率更高

由于独立的安防监控电源往往靠近摄像头，如果是在室外条件下，更容易受到阳光、雨淋、雨淋、雷击等外部损坏因素的影响。因此，选择户外专用独立安防监控电源，尤其要注意独立安防监控电源的保护性能。

二、集中供电方式

220V电源接1个12V集中电源，然后将2*1.0红色和黑色电源线分别连接到摄像机，12V供电距离不超过100米。连接单电源线连接器后，将单电源线连接器连接到监控摄像头电源连接器。集中供电方式是指在监控室或某个中间点使用12V开关电源向前端负载集中供电。与独立供电方式相比，最大的区别在于一个电源可以为多台摄像机供电。

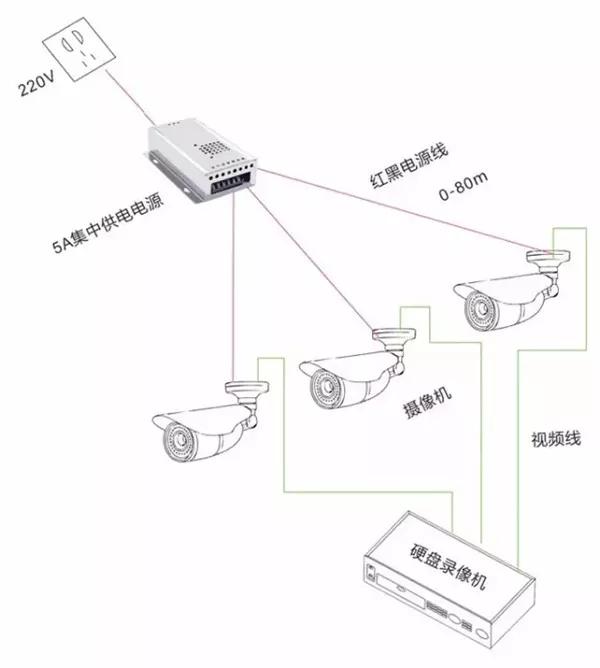

集中供电示意图：

集中供电的作用

数据中心的管理对象主要包括基础设施和IT基础设施，如配电、网络设备、安全等。

集中监控的目的是能够通过管理和技术的应用来监控基础设施和IT基础设施的运行情况，从而实现故障和异常的实时发现和通知；数据采集​​和排序为容量管理、事件管理、问题管理、合规管理提供分析依据，最终实现数据中心的高可用目标。

集中供电的优点

1、成本更低

虽然采用集中供电方式，但使用的线缆往往低于独立供电方式。使用的线缆较多，但得益于集中供电的高性价比武汉监控安装，采用集中供电方式的供电系统的成本往往是性价比最高的供电系统。

2、集中维护简单

采用集中供电方式，便于线路敷设、施工和管理。

3、整体能耗低

经过实际工程案例证明，集中供电系统的总能耗低于独立供电系统。

集中供电的缺点

1、前期复杂配置

监控摄像机在启动的瞬间需要大量的启动电源，远距离的电力传输会产生损耗武汉监控安装，所以集中供电的功率并不是所有监控摄像机功率的总和。采用集中供电方式，需要工程师对整个监控系统有详细的了解，才能做出合理的规划。

（其实由于摄像头在启动瞬间的启动电流较大，加上工程中远距离传输的损耗，所以监控摄像头所需的电源并不是简单的全部额定功率加起来，正确的做法是把整个监控系统的摄像头的额定功率相加，再乘以1.3倍，这个就是摄像头实际需要的功率，再加上30%左右损失；30% 的利润将用于未来的扩张。）

2、监控系统有可能瘫痪

在没有UPS电源的集中供电模式下一旦供电系统出现问题，整个监控系统将无法正常工作，陷入瘫痪状态。

三、POE供电

POE供电主要有以下四种方式：

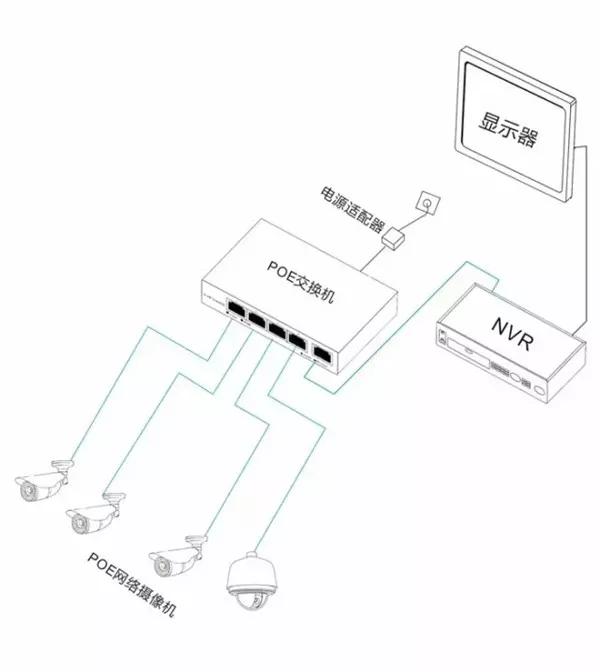

< @1、交换机和终端都支持POE

这种方式，PoE交换机通过网线直接连接支持PoE供电的无线AP和网络摄像机。这种方法是最简单的，但是还需要注意以下两点：

①判断PoE交换机、无线AP或网络摄像头是否为标准PoE设备

②注意确认购买的网线规格，网线质量很重要，质量不好的网线不接，AP或IPC将无法接电或者继续重启。

示意图如下：

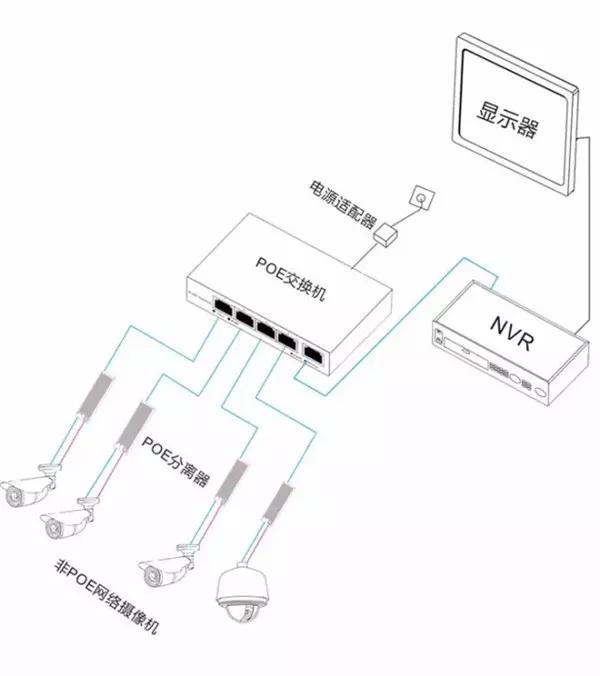

2、交换机支持POE，终端不支持POE

在此方案中，PoE 交换机连接到 PoE 分路器。 PoE 分路器将电源分离为数据信号和电源。输出线有两根，一根是电源输出线，一根是网络数据信号输出线，是普通的网线。电源输出为5V/9/12V等，可匹配各种直流输入非PoE受电端子，支持IEEE 802.3af/802.3at标准。数据信号输出线，也就是普通网线，可以直接接非PoE供电终端的网口。

示意图如下：

3、交换机不支持POE，终端支持POE

本方案中交换机与PoE供电器相连，PoE供电器给网线加电，传输到终端。该方案有利于扩大原有布线网络，对原有网络无影响。

示意图如下：

4、交换机和终端不支持POE

本方案中，交换机接PoE注入器，再接PoE分路器，最后传输到终端。方案3、4适合传统网络改造，即原有交换机不支持PoE供电，但想利用PoE供电的优势。

示意图如下：

poe电源的接法

实际应用中，网线应该如何连接，很多朋友对POE供电技术有一定了解，知道1236或4578等供电线序问题，怕万一接错会导致设备烧毁等严重后果。

POE供电标准要求POE交换机、POE供电模块（POE供电）等PSE设备只要支持1 2 3 6和4 5 7 8供电线序之一即可，当然最新的 802.3at 4pair 标准需要这两种支持。 POE供电设备的要求是同时支持两种供电方式。

四、如何选择独立供电和集中供电

如何选择独立供电和集中供电

独立供电和集中供电的优缺点大致如上，具体选择取决于实际安装环境和客户要求。一般来说，4通道以下的监控系统采用独立供电是比较合适的。对于4路到16路的监控系统，如果距离相同，建议选择集中供电方式。 16路以上监控可与多路集中供电组合使用，前提是必须进行预配置。

例子

如果一个商业大厦有100台固定箱式网络摄像机，每台摄像机的额定功率为4W，我们应该如何配置摄像机电源？根据以上计算方法，我们计算出摄像头的额定功率为4W*100台=400W，摄像头实际使用功率为400W*1.3=520W。考虑损耗后，摄像头所需功率为520W*1.3=676W加上功率余量，最终摄像头所需功率为676W*1.3=878W。

总结如下：

摄像头需要配置的电源=摄像头额定功率*1.3*1.3*1.3（注：如果监控距离为特别长，需要适当加大供电功率，提高供电电压）。

网络摄像机电源配置最忌讳的是什么？

最忌讳的是：整个监控系统共用一个电源。

原因如下：

1) 在系统维护过程中，经常需要开关电源。打开电源后，所有摄像机同时启动。启动电流特别大，对电源影响很大，严重时会烧毁电源。

2) 所有摄像机共用一个电源。停电时，整个闭路电视系统瘫痪。

尤其是一些重要出入口的图像无法监控，可能会造成不必要的麻烦。

那么正确的方法应该是什么？如上例，一栋商业建筑有100个固定摄像头，总共需要800W左右的功率。正确的配置应该是选择4个200W的电源。这样，当某个电源出现故障时，重要出入口的摄像头就可以接上其他好的电源，而不影响整个系统的工作。
